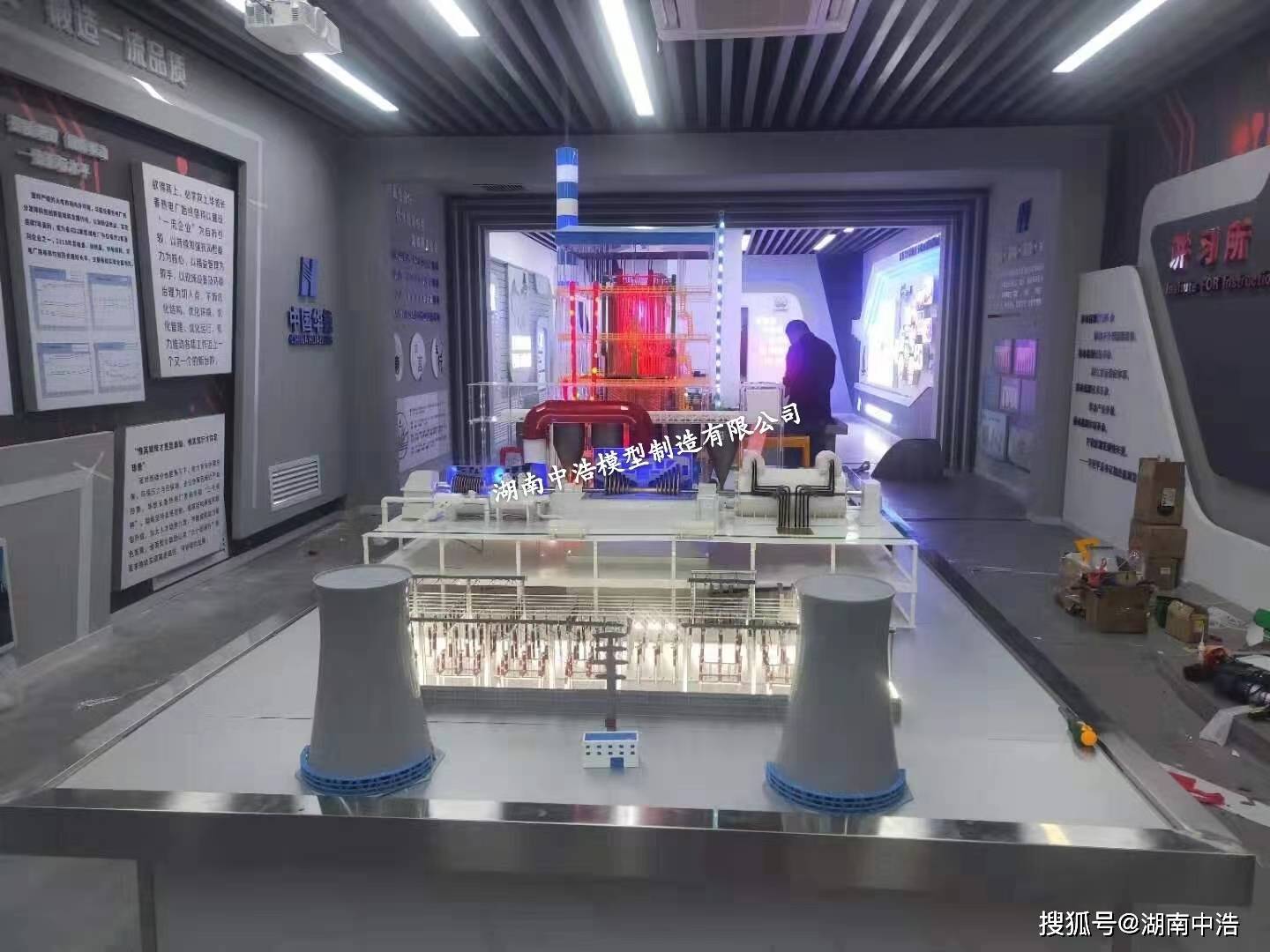

300MW机组火力发电厂整体仿真模型

300MW机组火力发电厂整体仿真模型系统组成：

① 汽轮机本体系统：300MW汽轮发电机组模型，亚临界一次中间再热，单轴双缸双排汽，反动凝汽式汽轮机单轴仿真模拟运行。

②锅炉系统：锅炉系统模型采用与300MW等级汽轮发电机组相匹配的循环流化床锅炉原型缩比仿真制作。锅炉仿真模型由布置有管道的单炉膛、四个高温绝热旋风分离器、四个回料阀、四个外置式换热器、尾部对流烟道、四台渣冷器与一个回转式空气预热器等部分组成。

炉膛采用裤衩腿与双布风板结构，内蒸发受热面采用膜式水冷壁及水冷壁延伸墙，炉膛上部左右两侧布置有能显示内部结构的旋风分离器，材质为透明亚克力，分离器上部为圆形下部为锥形。

③发电机本体系统：三相同步汽轮发电机，四分之一剖面制作清晰直观的看到发电机内部结构，能够仿真模拟运行。

二、实现功能：300MW机组火力发电厂整体仿真模型模拟设备配合仿真控制软件界面进行仿真演示，既可用于企业产品展示也可用于教学实训三、电源：220V.50Hz

四、内容：火力发电模拟演示仿真实训；多媒体演示；动态演示设备画面流程，PLC视频教程，素材播放，模拟软件与火电厂立体演示模拟设备配套教学培训。

五、依托专业课程：实训设备主要用于《热力发电厂》、《动力设备与系统》、《火电厂集控运行》、《锅炉原理》、《汽轮机原理》、《泵与风机》、《电厂辅助设备》、《能源动力工程》、《电厂脱硫脱销》专业课程教、学、做一体化任务；训练学生从事电厂热能动力设备工程设计、制造、安装、运行、维护及检修的基本技能。

六、产品工作流程说明：

300MW亚临界火力发动态演示仿真模型及软件操作界面自动控制演示；电厂模拟设备及软件系统构成：

（1）汽水系统，由锅炉、汽轮机、凝汽器、水泵、加热器及其管路组成；配合软件界面；

（2）燃料、燃烧系统，包括：输煤系统、制粉系统、烟风系统和除灰除尘系统；配合软件界面；

（3）其它辅助热力系统；配合软件界面；

（4）电气系统；配合软件界面；

1）汽水系统流程：给水→锅炉→过热蒸汽→汽轮机→凝汽器→给水泵→给水送入锅炉。

2）输煤及燃运系统：运输→卸煤装置→煤场→碎煤机→皮带→原煤仓；

3）制粉系统：原煤仓→给煤机→磨煤机→粗粉分离器→细粉分离器→煤粉仓→给粉机→燃烧器→炉膛；

4）风系统：吸风口→冷风道→送风机→暖风器→空预器→热风道→磨煤机→粗分器→细分器→排粉机→燃烧器→炉膛；

5）烟系统：炉膛→屏过→对流过热器→省煤器→空预器→除尘器脱硫→引风机→烟囱→大气。

6）灰渣系统：（炉渣）炉膛冷灰斗→除渣装置→冲灰沟→灰渣泵→输灰管→灰场。

7）电气系统：发电机→变压器→隔离开关→断路器→电流互感器→电网。

600MW机组火力发电厂整体仿真模型

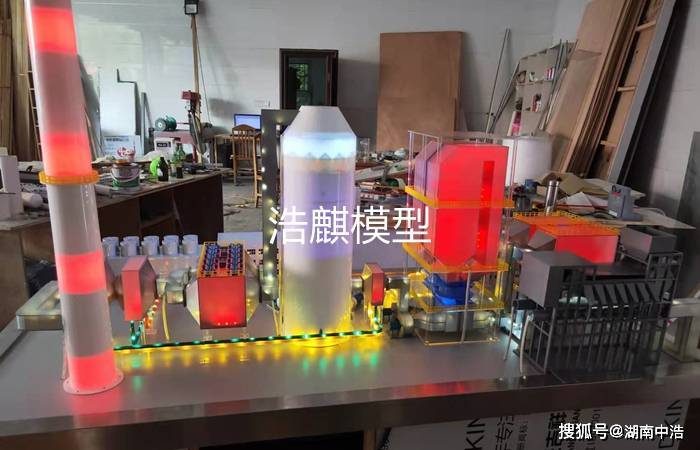

600MW机组火力发电厂整体仿真模型系统组成：

① 汽轮机本体系统：600MW超临界汽轮发电机组，一次中间再热，凝汽式双背压四缸四排汽单轴仿真运行。

②锅炉系统：超临界变压运行直流锅炉，单炉膛膛内采用螺纹管上升膜式水冷壁，一次中间再热，LED灯光与风机组合模拟演示锅炉炉内汽水运行状态。

③发电机本体系统：三相同步汽轮发电机，四分之一剖面制作清晰直观的看到发电机内部结构，仿真运行。

④输煤系统：火力发电厂中的输煤系统包括储煤场的皮带输送机、翻车机、输煤与受煤装置及其它辅助设施。

⑤制粉系统：主要设备包括磨煤机、给煤机、轴流式风机等

⑥脱硫与脱硝系统：脱硫采用石膏湿法烟气脱硫工艺，包括吸收塔和浆液循环泵、石膏脱水与石灰石生成系统，脱硝系统采用SCR，系统包括SCR反应器，吹灰器与风机等。

⑦蒸汽系统：包括锅炉过热器出口联箱至汽轮机主汽阀的主蒸汽管道

⑧发电厂电气部分：主变压器、变电站及输电线路等

1000MW超超临界机组火力发电模型

1000MW超超临界机组火力发电模型组成：

1.火力发电模型规格：5000x2200×22mm

2.输入电源:AC220V.50HZ

3.产品材质:PMMA、高强度工程塑料、中控系统、语音系统 、实木底座配合角钢焊接安装。返回搜狐，查看更多
